Анализ по Инженерным системам

№

Описание

Решение/Уточнение/Вопрос/Нормативное требование

01

На фото изображены вертикальные инженерные коммуникации, расположенные в помещении Офиса на 1-ом этаже. Труба ПВХ синего цвета – ливневая канализация.

По факту противопожарные муфты в уровне перекрытий по обжиму ПВХ-канализационной трубы – Отсутствуют! Не менее EI 30. Сертификат соответствия на 123-ФЗ и ГОСТ Р 53306-2009.

Нарушение:

1) ст. 137 (ч.4) ФЗ-123 от 22.07.2008;
 2) п. 5.2.4 СП 2.13130.2012;
 3) ГОСТ Р 53306-2009

* ГОСТ Р 53306-2009 «Узлы пересечения ограждающих строительных конструкций трубопроводами из полимерных материалов. Метод испытаний на огнестойкость»

3.1 узлы пересечения ограждающих строительных конструкций трубопроводами из полимерных материалов: Сопряженные элементы перекрытий, стен или перегородок с проходящими через них одиночными или в пучке пластмассовыми трубопроводами с отсечными защитными устройствами.

3.2 отсечные защитные устройства: Обжимные муфты из терморасширяющихся материалов, клапаны или иные приспособления, обеспечивающие перекрытие пластмассовых трубопроводов в местах сопряжения с пересекаемыми строительными конструкциями.

Высота помещения в чистоте ~3.3м и трубы не раскреплены к стенам (каркасу обшивки) в соответствии с:

СП 40-107-2003 «Проектирование, монтаж и эксплуатация систем внутренней канализации из полипропиленовых труб»

П. 4.20 При расстановке креплений:
  - количество раструбных соединений на участке трубопровода, ограниченном неподвижными креплениями, должно обеспечивать компенсацию температурных изменений длины этого участка;
  - при сборке деталей трубопровода компенсационная способность одного соединения с обычным (не удлиненным) раструбом составляет 11 мм для  диаметра =50 мм и 13 мм для диаметра =110 мм, что обеспечивает при максимально допустимых температурах компенсацию деформаций участков трубопроводов длиной соответственно 0,8 и 1,0 м.
  Примечание - Компенсационная способность раструбных соединений приводится в документации предприятия-изготовителя;
  - крепления целесообразно устанавливать у раструбов соединений с резиновым кольцом, что увеличивает жесткость смонтированного трубопровода в направлении, перпендикулярном его оси;
  - крепления, установленные на стояках, должны обеспечивать соосность деталей и вертикальность трубопровода, крепления на горизонтальных трубопроводах - прокладку труб с необходимым уклоном;
  - не устанавливают неподвижные крепления непосредственно на раструбах;
  - между неподвижными креплениями допускается не более двух соединений, используемых в качестве компенсаторов;
  - для горизонтальных и вертикальных участков трубопроводов диаметром 50 и 110 мм с обычными раструбными соединениями расстояние между неподвижными креплениями не должно превышать соответственно 1,6 м (для диаметра=50 мм) и 2 м (для диаметра =110 мм); расстояние между подвижными креплениями для горизонтальных трубопроводов должно составлять не более 10 диаметров, для вертикальных - не более 20 диаметров;
  - при использовании компенсационного патрубка на горизонтальном трубопроводе расстояние между неподвижными креплениями может превышать указанные выше значения 1,6 м (для диаметра =50 мм) и 2 м (для диаметра =110 мм), при этом должна быть обеспечена расстановка промежуточных подвижных креплений на расстоянии 10 диаметра друг от друга; в этом случае расстояние между неподвижными креплениями определяется расчетным путем с учетом длины раструба монтируемого компенсационного патрубка;
  - при невозможности обеспечить компенсацию температурных удлинений из-за недостаточного количества раструбных соединений на участке трубопровода между двумя неподвижными креплениями используется компенсационный патрубок с удлиненным раструбом;
  - между неподвижными креплениями допускается установка только одного компенсационного патрубка;
  - при использовании компенсационных патрубков на вертикальных трубопроводах расстояние между неподвижными креплениями не должно превышать 2,8 м, при этом следует предусматривать установку промежуточных подвижных креплений на расстоянии не более 20 диаметров друг от друга;
  - вертикально расположенные трубы непосредственно над компенсационными патрубками следует жестко закреплять;
  - при установке креплений на фасонных частях необходимо предусматривать компенсацию.

02

СП 30.13330.2012 «Внутренний водопровод и канализация зданий»

П.6.3.15 Жесткая заделка трубопроводов в кладке стен и фундаментах зданий не допускается. Отверстия для пропуска труб через стены и фундаменты должны обеспечивать зазор между трубой и строительными конструкциями, равный расчетной величине деформаций основания здания. Зазоры в проемах фундаментов следует заполнять плотным эластичным водо- и газонепроницаемым материалом.

П.9.2.1 Жесткая заделка трубопровода в кладке стен и в фундаментах не допускается. При пропуске труб через стены и фундаменты должен обеспечиваться зазор не менее 0,2 м. Зазор должен заполняться эластичными негорючими, водо- и газонепроницаемыми материалами.

СП 30.13330.2016 «Внутренний водопровод и канализация зданий»

П.6.2.3 Жесткая заделка трубопроводов в кладке стен и в фундаментах зданий и сооружений не допускается. Отверстия для пропусков трубопроводов через стены и фундаменты должны иметь размеры, обеспечивающие в кладке зазор вокруг трубопровода не менее 0,2 м. Зазор следует заполнять эластичным несгораемым материалом. Пропуск трубопроводов через стены баков следует осуществлять с применением сальников, закладываемых в стены.

03

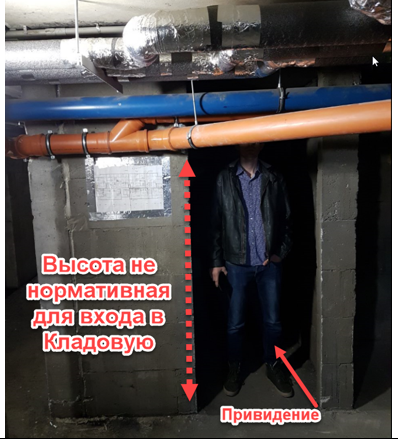

Не соблюдены минимальные нормативные расстояния по высоте и ширине в подвале на эвакуационном пути.

Высота пути эвакуации должна быть 2м, а минимальная ширина пути эвакуации в чистоте 1,0м.

П. 4.3.4 Высота горизонтальных участков путей эвакуации в свету должна быть не менее 2 м, ширина горизонтальных участков путей эвакуации и пандусов должна быть не менее:

 1,0 м - во всех остальных случаях.
