ПАНЕЛЬ ПРОТИВОПОЖАРНЫХ УСТРОЙСТВ (ППУ) ЗДАНИЯ
Письмо от Р.И. Пашковского «о ППУ здания» от 10.10.2015г.
Заместителю начальника ФГБУ ВНИИПО МЧС России С.С. Воевода
У проектировщиков-электриков отсутствуют единые мнения по применению и схеме панели противопожарных устройств (ППУ) здания.
В дополнение к моему письму от 30 сентября 2015 года посылаю уточнения по устройству панели ППУ с указанием нормативных документов.
Прошу ответить.
С уважением и вниманием Р.И. Пашковский, инж.-проектировщик, корреспондент журнала "Светотехника" в Санкт-Петербурге.
10 октября 2015 года
• УМИТЦ ППУ здания Количество АВР и питание.dос
ПАНЕЛЬ ПРОТИВОПОЖАРНЫХ УСТРОЙСТВ (ППУ) ЗДАНИЯ.
1. В соответствии с требованием пункта 4.10 СП 6.13130-2013 «Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности» в проекте электрооборудования каждого здания должна предусматриваться панель противопожарных устройств ППУ [1].
2. Обращается внимание на следующее.
В отдельных проектах электрооборудования не обеспечивается противопожарная защита зданий, а именно:
- Панель ППУ получает питание после вводных аппаратов главного распределительного щита (ГРЩ) здания, и при необходимости отключения вводных аппаратов ГРЩ во время пожара отключаются также все электроприемники системы противопожарной защиты (СПЗ) здания,
- От одного устройства автоматического включения резерва (АВР), устанавливаемого в панели ППУ или в ГРЩ здания, питаются электроприемники СПЗ и остальные электроприемники первой категории: пассажирские лифты, индивидуальный тепловой пункт (ИТП), телевидение и другие.
Отмечается, что название «Панель противопожарных устройств» определяет электроприемники, подключаемые к этой панели.
Отмечается также, что подключение к панели ППУ электроприемников, не относящихся к панели ППУ, при их возможной перегрузке и коротких замыканиях снижает надежность работы электроприемников СПЗ,
- Питание аварийного освещения вместо подключения к панели ППУ выполняется от ГРЩ здания.
3. Ниже в таблице для потребителей первой и второй категории надежности электроснабжения:
- приведены требования к панели ППУ, в том числе к подключению линий питания ППУ к ГРЩ здания, установке устройства АВР для питания электроприемников СПЗ и к питанию аварийного освещения здания,
- в ГРЩ предусмотрена установка отдельного устройства АВР для электроприемников первой категории, не относящихся к системе СПЗ здания.
4. Указанные в таблице требования относятся также к вводно-распределительным устройствам (ВРУ) зданий.
5. Для потребителей третьей категории надежности, электроснабжение которых осуществляется по одному вводу:
- подключение панели (щитка) ППУ выполнить до отключающего аппарата, устанавливаемого на вводе в электроустановку,
- резервирование питания от аккумуляторов - пожарной и охранной сигнализации, аварийного освещения - решается в проекте.
№№ | Требования к панели ППУ | Обоснование |
1 | Установку отдельной панели ППУ выполнить в электрощитовом помещении здания. Размеры ППУ могут быть выбраны по аналогии с размерами панелей ГРЩ. Фасад стального корпуса ППУ необходимо окрасить в красный цвет | Обоснование окраски фасада панели ППУ: Свод Правил СП 6.13130-2013 «Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности, пункт 4.10 [1] |
2 | Питание панели ППУ предусмотреть от двух вводных (вводной) панелей ГРЩ, получающих питание от разных трансформаторов двухтрансформаторной подстанции или от двух однотрансформаторных подстанций. Две кабельные линии питания панели ППУ подключить до отключающих аппаратов ГРЩ, установленных на вводных панелях. В задании на изготовление ГРЩ предусмотреть: установку в вводных панелях двух шинных мостов, к которым подключаются наружные питающие кабели и линии питания панели ППУ, присоединение шинных мостов к отключающим аппаратам ГРЩ | Обоснование: ГОСТ Р 50571.5.56-2013/МЭК 60364-5-56:2009 «Электроустановки низковольтные. Часть 5-56. Выбор и монтаж электрооборудования. Системы обеспечения безопасности» [2]. Пункт 560.10 Требования к противопожарным системам. Пункт 560.10.2 Ответственные цепи должны быть непосредственно присоединены на стороне питания разъединителя главного распределительного щита. Отмечается, что при необходимости отключении ГРЩ во время пожара сохраняется питание системы противопожарной защиты здания |
3 | Питание всех электроприемников СПЗ здания, в том числе аварийного освещения, выполнить от панели ППУ |
СП 6.13130-2013, пункт 4.10 [1],
В соответствии с пунктом 560.3.1 ГОСТ Р 50571.5.56-2013 аварийное освещение, наряду с системами противопожарной защиты здания, относится к системе безопасности.
В соответствии с разделом 5 СП 3.13130.2009 эвакуационное освещение относится к системе противопожарной защиты зданий.
В тексте письма отмечается, что «по мнению специалистов института, эвакуационное освещение входит в систему противопожарной защиты зданий» |
4 | На вводе в панель ППУ предусмотреть устройство АВР. Выполнить раздельный учет электроэнергии: - для постоянно работающих электроприемников СПЗ: пожарная сигнализация, охранная сигнализация, диспетчеризация, аварийное освещение, система автоматизации KNX здания, система оповещения и управления эвакуацией людей при пожаре, пожарные посты, а также лифты пожарных подразделений, в отсутствие пожара функционирующие для транспортировки пассажиров, - для электроприемников СПЗ, работающих только во время пожара: противодымная вентиляция, насосная станция противопожарного водопровода, система автоматического пожаротушения, другие электроприемники | Обоснование: Электросбытовые организации требуют предусматривать отдельный учет электроэнергии для электроприемников СПЗ, работающих только во время пожара |
5 | - ГОСТ Р 53296-2009 «Установка лифтов для пожарных в зданиях и сооружениях. Требования пожарной безопасности», пункт 6.8: В общественных зданиях высотой более 50 м от уровня подъезда пожарных машин до низа оконных проемов верхнего этажа (не считая верхних технических этажей) энергоснабжение лифтов для пожарных производится как для особой группы электроприемников первой категории [4]. - СП 54.13330.2011 «Здания жилые многоквартирные», пункт 7.4.6: В жилых зданиях (в секционных - в каждой секции) высотой более 50 м один из лифтов должен обеспечивать транспортирование пожарных подразделений и соответствовать требованиям ГОСТ Р 53296 [5] | Обоснование: ГОСТ Р 53296-2009 [4] и СП 54.13330.20011 [5]. В общественных и жилых зданиях высотой более 50 м в схеме панели ППУ для лифтов, транспортирующих пожарные подразделения, необходимо обеспечить питание от третьего автономного источника - дизель-генераторной установки |
6 | Питание электроприемников первой категории: пассажирские лифты, индивидуальный тепловой пункт, телевидение и другие предусмотреть от отдельного устройства АВР, установленного в ГРЩ здания | Обоснование: Подключение устройства АВР к ГРЩ выполнить в соответствии с пунктом 7.10 СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» [6] |
СПИСОК ЛИТЕРАТУРЫ
1. Свод правил СП 6.13130-2013 «Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности» - М.: ФГБУ ВНИИПО МЧС России, 2013.
2. ГОСТ Р 50571.5.56-2013/МЭК 60364-5-56:2009 «Электроустановки низковольтные. Часть 5-56. Выбор и монтаж электрооборудования. Системы обеспечения безопасности» - М.: Стандартинформ, 2014.
3. Свод правил СП 3.13130.2009 «Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности». - М.: ФГБУ ВНИИПО МЧС России, 2009.
4. ГОСТ Р 53296-2009 «Установка лифтов для пожарных в зданиях и сооружениях. Требования пожарной безопасности» - М.: Стандартинформ, 2009.
5. СП 54.13330.2011 «Здания жилые многоквартирные» - М.: Стандартинформ, 2011.
6. Свод правил СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» - М.: ФГУП ЦПП, 2004.
Р.И. Пашковский инж.-проектировщик, корреспондент журнала «Светотехника» в Санкт-Петербурге 10 октября 2015 года.

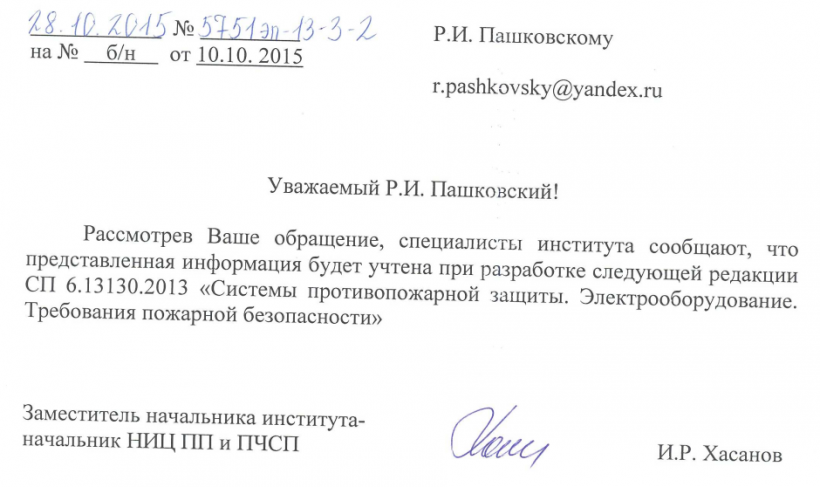

Дан ответ от ФГБУ ВНИИПО МЧС России Р.И. Пашковскому № 5751эп-13-3-2 от 28.10.2015г.Уважаемый Р.И. Пашковский!
-
